如果相似定律应用于同一台泵,抽送同一种液体,即是同一台泵运转时只是转速改变,而工况仍相似。我们称这种情况下的相似定律为比例定律。

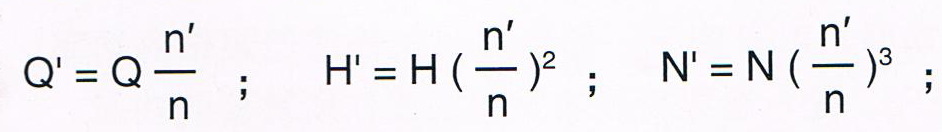

改变泵的转速可以改变泵的性能曲线,用这种方法调节离心泵时,没有附加能量损失,一般不降低装置效率,但当泵的转速与设计转速相差过大时,要采用可以变速的原动机,(如直流电机、变速电机、内燃机、汽轮机等)。或用可以任意改变转速比的传动机构(如液力偶合器,等级变速器等)。火力发电站中的大型给水泵常采用液力偶合器来调节泵的运转工况。 转速改变后(假定泵效率不变),离心泵性能可按下式计算:
实践证明,ns小于200的泵按上表车削叶轮外径时,泵的效率基本上是不变的。或降低很少。
对ns较小的叶轮,可车削整个叶片宽度。特别应该说明的是,在车削分段式多级泵的叶轮时。应只车削叶片部分,而将前后盖板部分保留。如果不保留。则和导叶基圆之间的距离就大,将导致效率的降低。对于自吸泵来说,为了能够不破坏汽水分离的效果,影响泵的自吸性能,也只允许车削叶片部分,保留前后盖板。
式中:n为泵的原转速;n'为改变后的泵转速;
Q、H、N为离心泵在原转速下的流量、扬程和功率;
Q'、H'、N'为离心泵在改变转速后的流量、扬程和功率。
当转速变化的差值超过原转速20%时,泵的效率有可能发生变化。一般说来,转速降低,泵效率下降;转速增加。泵效率可能提高。
